Montage sur moissonneuse New Holland CR 8.80

Pour monter le système AOG sur la New Holland CR de 2025, voici un récapitulatif détaillé :

  1. Repérage des connecteurs et des fils :

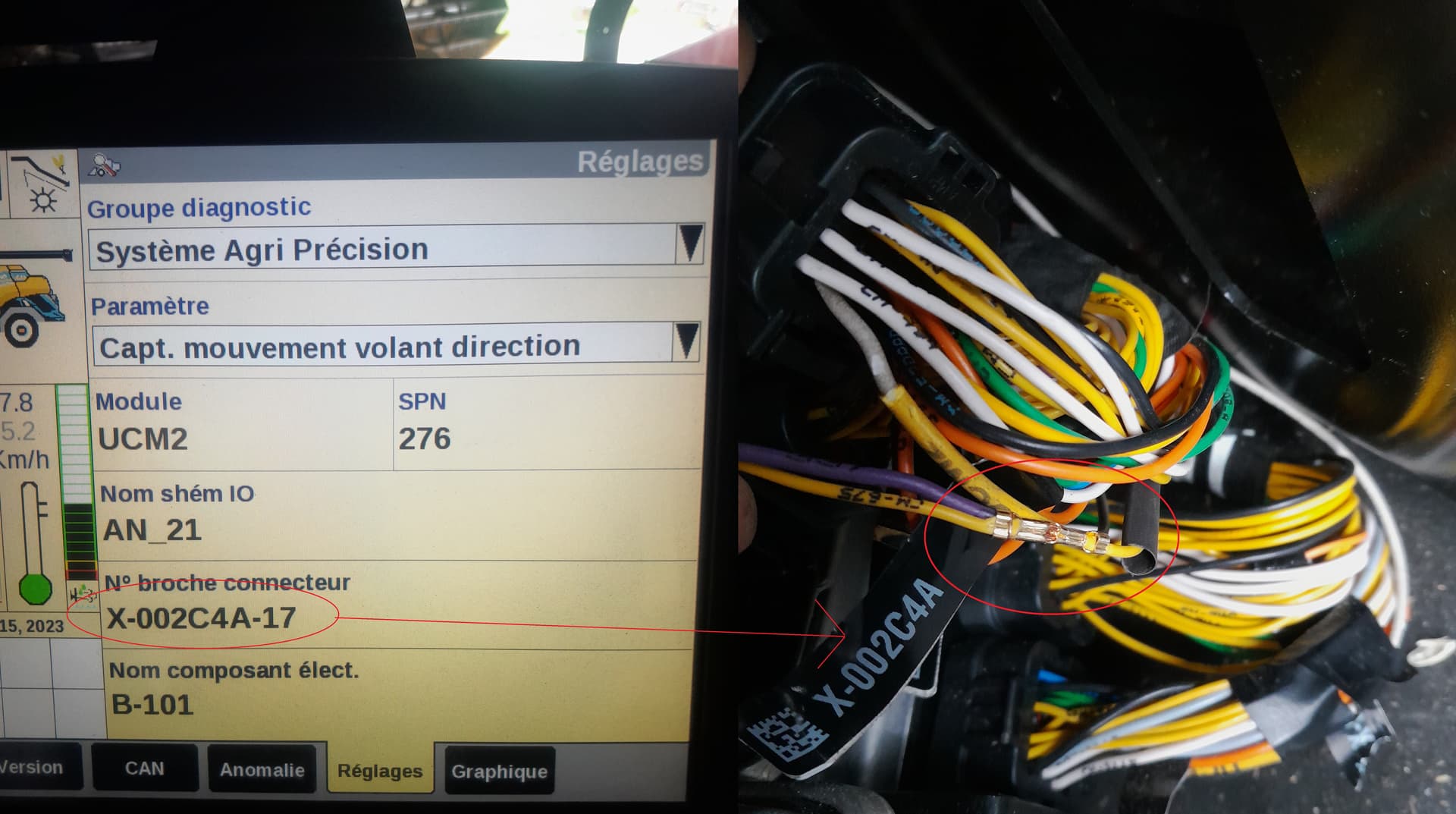

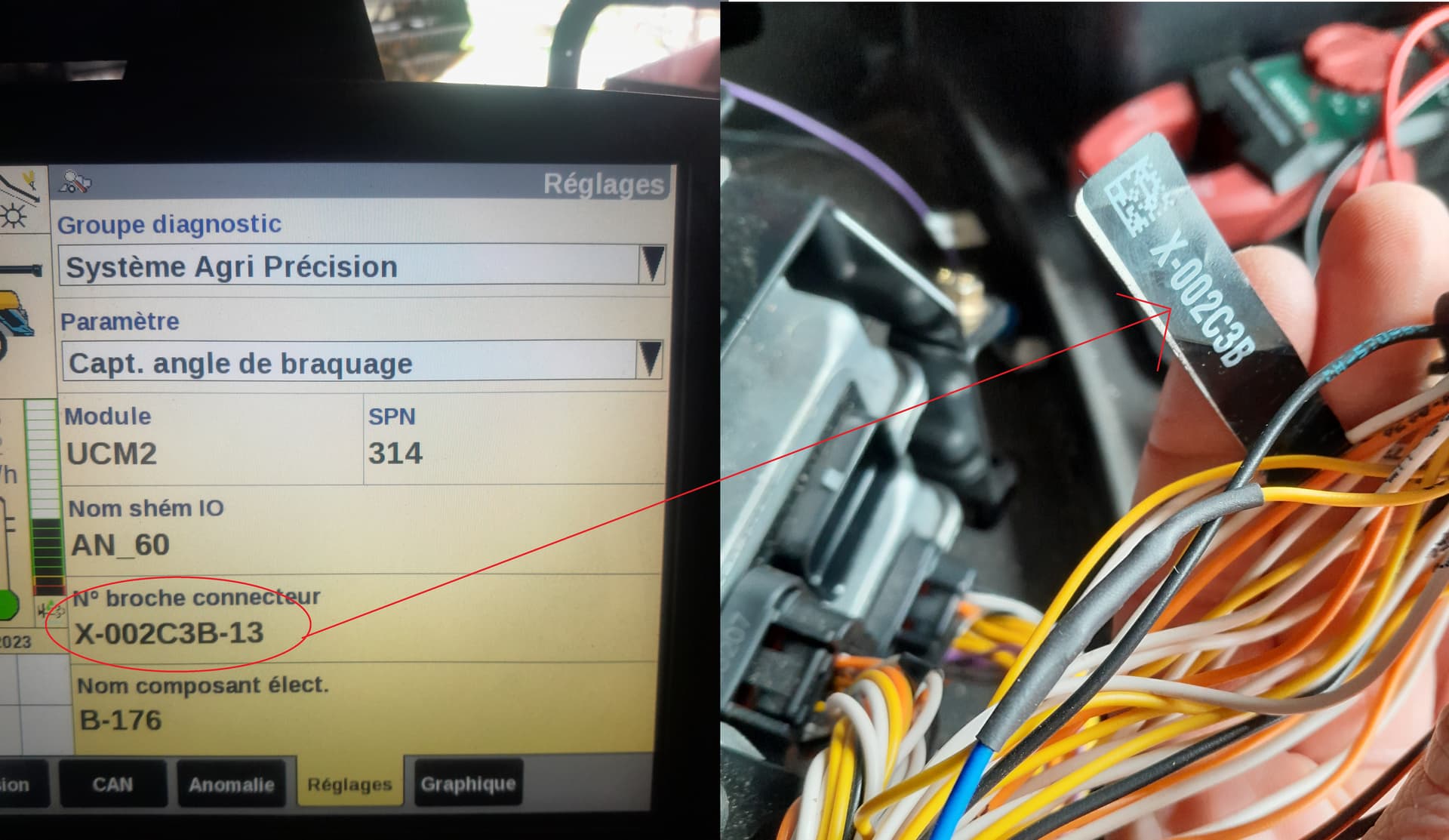

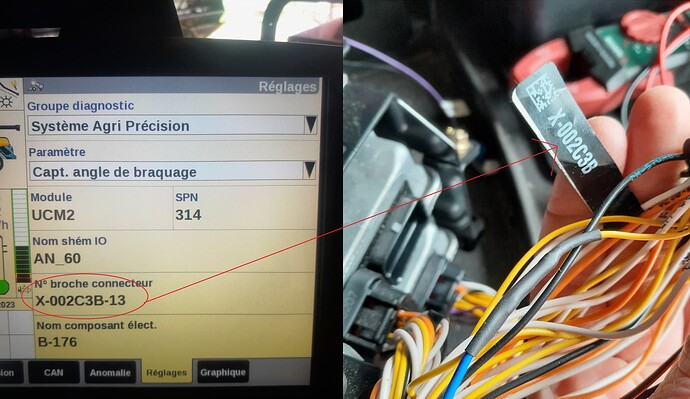

  • Utilise le diagnostic pour localiser les connecteurs des capteurs d’angle et de direction.


  • Vérifie également la présence de deux alimentations, du CAN 1, et du pin 10 RX qui est situé à l’arrière de l’écran, prolongé sous l’accoudoir pour partager la position pour la cartographie de rendement.
  1. Connexion des capteurs :
  • Crée un Y pour les fils du capteur d’angle et du capteur de direction.
  • Le capteur d’angle peut être directement connecté au PCB.

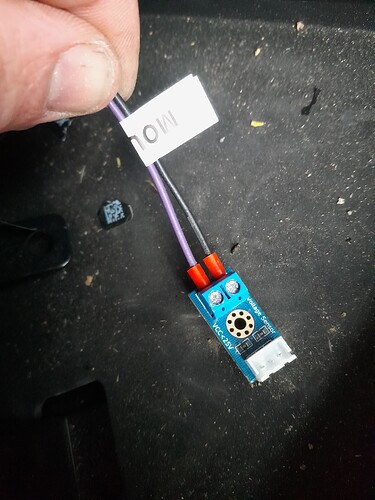

  • Le capteur de direction doit être connecté via un abaisseur de tension, car il génère un signal supérieur à 5V.

  1. Connexion CAN et alimentation :

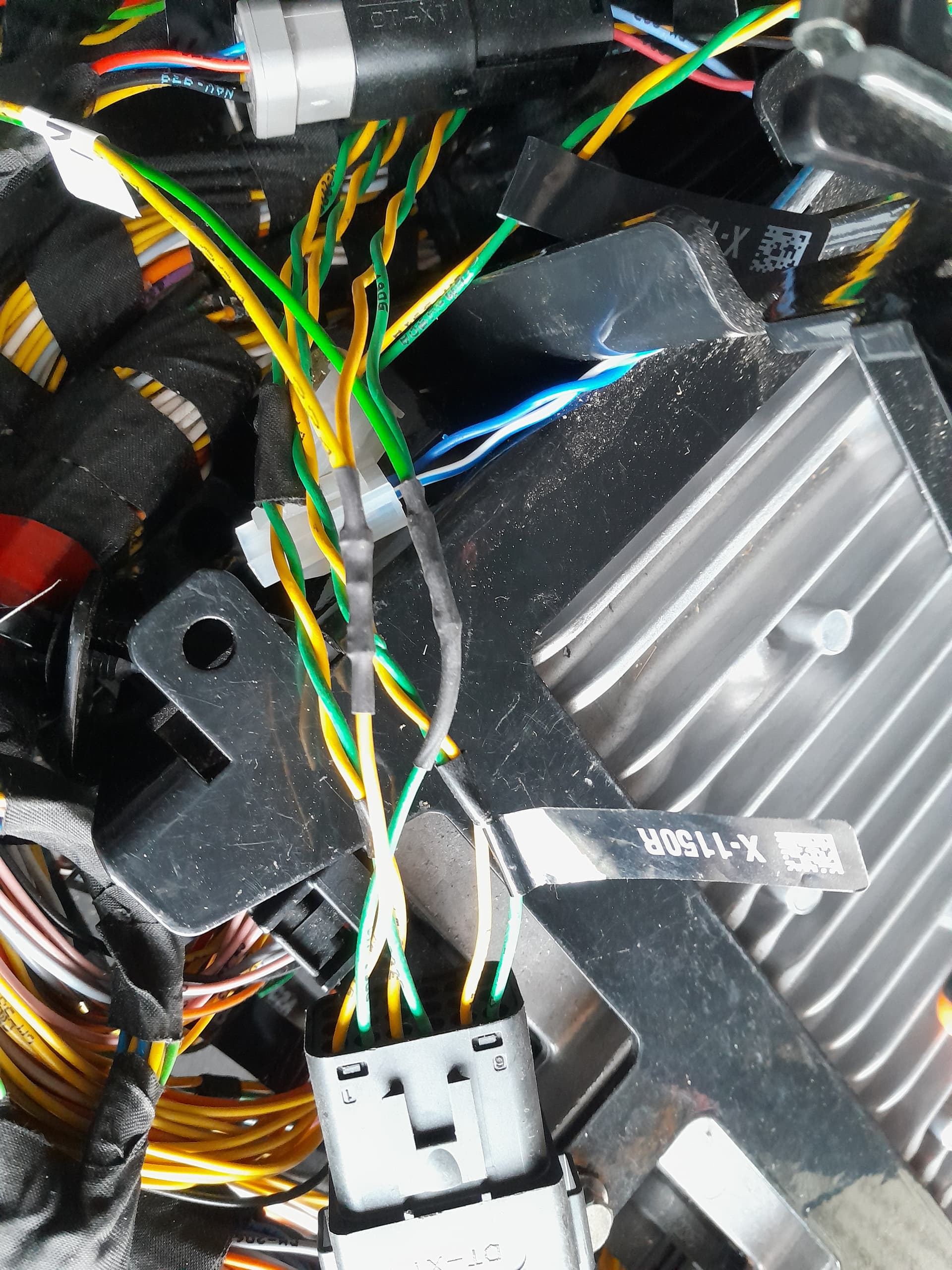

  • Réalise un Y pour le CAN 1 afin de récupérer les informations du bouton d’engagement.

  • Repère les deux sources d’alimentation nécessaires.
  1. Connexion de la valve PWM :
  • Débranche le faisceau d’origine de la valve PWM.
  • Connecte ton faisceau personnalisé à la valve pour piloter la direction.

Cela te permettra d’intégrer ton système AOG avec les capteurs et la valve PWM en toute sécurité et d’assurer que toutes les connexions soient bien établies pour le contrôle automatique de la direction.
